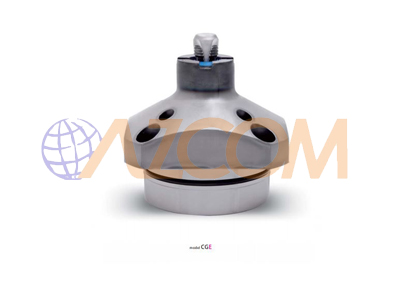

Kẹp khí Pascal – CGE là 1 sản phẩm thuộc dòng Expansion clamp được sản xuất trên dây chuyền công nghệ hiện đại và tân tiến nhất từ Pascal

( Catalog – CGE )

Thông số kỹ thuật sản phẩm:

Model Grip inner diameter CGE-N22E
70 73 76 79 82 85 9 10 11 12 13
Number of grippers 2 Grippers 3 Grippers
Clamping force (air pressure 0.5MPa) kN 0.81
Radial expansion force (air pressure O.SMPa) kN 2.81 2.52
Taper rod stroke mm 4.8
Clamp stroke mm 1.2
Cylinder capacity Clamp cm3 8.7
Unclamp cm1 9.7
Allowable eccentricity*’ mm ±0.5
Recommended air blow pressure MPa 0.3
Recommended sensor air pressure MPa 0.2
Mass kg 0.74 0.75
Recommended tightening torque of mountinq screws** N-m 7
Workpiece material Aluminum, steel and others (HRC25 or below). Cast iron are not usable.
Allowable min. grip inner diameter mm 6.7 7 7.3 7.6 7.9 8.2 8.7 9.7 10.7 11.7 12.7
Allowable max. grip inner diameter mm 7.4 7.7 8 8.3 8.6 9.2 9.7 10.7 11.7 12.7 13.7
Grip inner diameter tapering angle (Draft angle) 3*or below
Grip inner diameter circularity 0.1 or below
