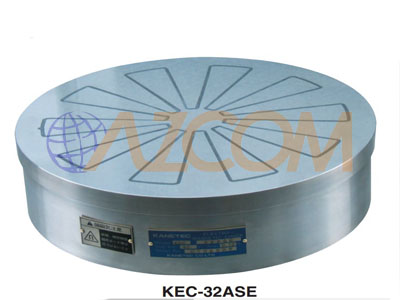

Bàn từ điện Kanetec KEC-AS
Loại cực hình sao
Ứng dụng:
– Thích hợp cho các hoạt động mài và cắt với mâm cặp được gắn trên các máy công cụ như máy mài quay, máy tiện, máy tiện và máy phay quay để quay phôi vào máy. Mẫu mâm cặp này có hai loại:
+ Cực vòng và cực sao theo các hoa văn trên mặt gia công mâm cặp. Loại cực vòng được sử dụng cho các hoạt động mài nói chung và loại cực sao cho các hoạt động cắt.
Tính năng:
– Các phôi tương đối mỏng có khả năng bị biến dạng do kẹp cơ học có thể được giữ bằng lực giữ đồng nhất của loại cực vòng để gia công chính xác cao.
– Đối với các hoạt động như cắt phôi dày, nên sử dụng loại cực sao tạo ra lực giữ mạnh.
Thông số kỹ thuật:
mm(inch)
| Model | Nominal | Work Face | Pole | No. of | Height | Voltage | Current | Mass | Electro | ||
| Size | D, | De | de | Pitch | Poles | H | Chuck Master | ||||
| KEC- 10ASE | 100 | 100 | 75 | 29 | 0.04A | 4.2kg/ 9 lb | |||||
| -3.93 | -3.93 | -2.95 | |||||||||
| KEC- 16ASE | 160 | 160 | 135 | -1.14 | 8 | 85 | 0.08A | 12kg/ 26 lb | |||
| -6.29 | -6.29 | -5.31 | -3.34 | ||||||||
| KEC- 20ASE | 200 | 200 | 161 | 40 | 0.13A | 19kg/ 41 lb | |||||
| -7.87 | -7.87 | -6.33 | -1.57 | ||||||||
| KEC- 25ASE | 250 | 250 | 223 | 0.40A | 33kg/ 72 lb | SES-M103B | |||||
| -9.84 | -9.84 | -8.77 | |||||||||
| KEC- 32ASE | 315 | 315 | 271 | 0.44A | 52kg/ 114 lb | ES-M305B | |||||
| -12.4 | -12.4 | -10.6 | EH-V305A | ||||||||
| KEC- 40ASE | 400 | 400 | 367 | 49 | 10 | 90 | 90 VDC | 0.68A | 93kg/ 205 lb | EH-VE305A | |
| -15.7 | -15.7 | -14.4 | -1.92 | -3.54 | |||||||
| KEC- 50ASE | 500 | 0.6 LO ^ | 463 | 1.00A | 145kg/ 319 lb | ||||||
| -19.6 | -18.2 | ||||||||||
| KEC- 63ASE | 630 | 630 | 583 | 1.28A | 190kg/ 418 lb | ||||||
| -24.8 | -24.8 | -22.9 | |||||||||
| KEC- 80ASE | 800 | 800 | 748 | 70 | 12 | 110 | 1.88A | 370kg/ 815 lb | |||
| -31.5 | -31.5 | -29.4 | |||||||||
| KEC-100ASE | 1000 | 1000 | 944 | -2.75 | -4.33 | 3.92A | 580kg/ 1278 lb | Above models except for the one marked by S. | |||
| -39.4 | -39.4 | -37.1 | |||||||||
