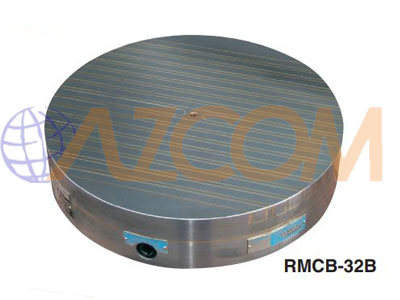

Bàn từ vĩnh cửu Kanetec RMCB

Posted on Posted in Bàn từ vĩnh cửu, Sản phẩm

Ứng dụng:
-Bàn từ vĩnh cửu để giữ và cố định phôi khi mài bằng máy mài quay,
máy mài hình trụ hoặc máy mài bên trong và khi cắt bằng máy tiện.
Tính năng:
-Hai loại: loại tiêu chuẩn và loại có thể điều chỉnh lực từ đã kết nối dòng sản phẩm.
Loại tiêu chuẩn có lỗ ren ở tâm của mặt hấp dẫn để thuận tiện cho việc lắp đồ gá
hoặc đồ gá để căn chỉnh phôi.
-Cho phép gia công thêm trên lỗ ren tâm lên đến M10 đối với kích thước mâm cặp
φ160 và M12 đối với φ200 trở lên. (Không thể làm việc bổ sung trên lỗ ren của loại
φ125.)
-Có thêm khoảng phụ trợ làm việc 5 mm tính từ mặt hấp dẫn để cho phép làm việc
bổ sung theo đồ gá và đồ gá.
-Loại từ trường vĩnh cửu không cần điện có thể được lắp dễ dàng mà không cần phải
-xem xét đến hệ thống dây điện. Ngoài ra nó góp phần tiết kiệm năng lượng.

Thông số kỹ thuật:


mm(inch)

Model Fig Nominal Work Face Pole Face Plate Thickness Height Tapped Hole in Center Handle Hole Mass
Size Pitch H E
Standard Mag. force adjust Standard Mag. force adjust Di Le P t Standard Mag. force adjust Standard Mag. force adjust Standard Mag. force adjust
RMCB-13 RMCB-13B 1 2 125 125 88 15.2 29 60 70 M (0.23) Depth1 (0.47) Hex. 8 (0.31) □8 5kg/ 11.0 lb 7kg/ 15.4 lb
-4.92 -4.92 -3.46 (1.5+9+ -1.14 -2.36 -2.75 M8 -0.31
RMCB-16 RMCB-16B 160 160 118 1.5+3.2) -0.31 8kg/ 17.6 lb 10kg/ 22.0 lb
-6.29 -6.29 -4.64 0.59 Depth12
RMCB-20 RMCB-20B 200 200 149 (0.05+0.35 -0.47 13kg/ 28.6 lb 16kg/ 35.2 lb
-7.87 -7.87 -5.86 +0.05+0.12)
RMCB-25 RMCB-25B 250 250 194 21kg/ 46.3 lb 25kg/ 55.1 lb
-9.84 -9.84 -7.63
RMCB-32 RMCB-32B 315 315 255 □ 10 31kg/ 68.3 lb 37kg/ 81.5 lb
-12.4 -12.4 -10 -0.39
RMCB-40 RMCB-40B 400 400 331 51kg/ 112.4 lb 46 . k b
-15.7 05.7) -13
