Kẹp khuôn máy dập – Kẹp khuôn khí nén Pascal

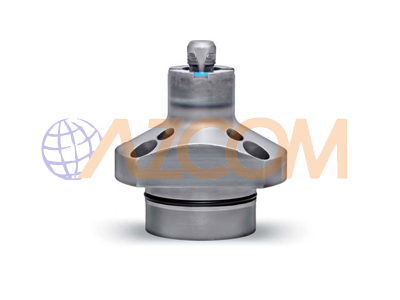

Kẹp khí Pascal CGC là 1 sản phẩm thuộc dòng Expansion clamp được sản xuất trên dây chuyền và công nghệ cao từ Pascal với cơ chế kẹp mới

( Catalog – CGC)

Thông số kỹ thuật:

Model Size CGC-N21E CGC-N22E CGC-N23E
Grip inner diameter 70 73 76 79 82 85 9 10 11 12 13 12 13 14 15 16
Number of grippers 2 Grippers 3 Grippers
Clamping force (hydrauhc pressure 7MPa) kN 1.92*2 2.24 3.04*2 3.54 7.5
Radial expansion force (hydraulic pressure 7MPa) kN 6.7*2 7.8 9.5*2 11.1 23.4
Taper rod stroke mm 4.8
Clamp stroke mm 1.2
Cylinder Clamp cm’ 1.7 2.7 5.8
capacity Unclamp cm3 2.3 3.5 7.2
Allowable eccentricity*5 mm ±0.5
Recommended air blow pressure MPa 0.3
Recommended sensor air pressure MPa 0.2
Mass kg 0.38 0.5 0.83
Recommended tightening torque of mounting screws*4 N-m 3.5 7 12
Workpiece material Aluminum, steel and others (HRC30 or below) Cast iron also usable depending on conditions
Allowable min. grip inner diameter mm 6.7 7 7.3 7.6 7.9 8.2 8.7 9.7 10.7 11.7 12.7 11.7 12.7 13.7 14.7 15.7
Allowable max. grip inner diameter mm 7.4 7.7 8 8.3 8.6 9.2 9.7 10.7 11.7 12.7 13.7 12.7 13.7 14.7 15.7 16.7
Grip inner diameter tapering angle (Draft angle) 3° or below
Grip inner diameter circularity 0.1 or below
